Qu’est-ce qu’un bornier et comment l’utiliser efficacement

Chapô : Le bornier s’impose comme l’élément central du câblage propre et sûr d’un tableau électrique, d’un panneau de commande ou d’une boîte de jonction. Dispositif modulaire de connexion, le bornier facilite la distribution électrique, la maintenance et les tests sans sacrifier la sécurité. Ce guide technique, rédigé dans un ton clair et convivial, détaille le rôle du bornier, les types adaptés à chaque usage, les vérifications à faire avant toute intervention et les critères pour comparer des devis. Des cas pratiques, des points de contrôle mesurables et des conseils d’installation permettent d’agir en connaissance de cause. Un fil conducteur — l’atelier fictif « Atelier Lucie » — illustre des scénarios concrets d’installation et de dépannage afin que le lecteur sache exactement quelles décisions prendre pour son projet d’installation électrique ou son chantier de distribution électrique.

En bref :

• Bornier = point de connexion modulaire et isolé, souvent monté sur rail DIN.
• Choisir le bon bornier selon le calibre de câble, la tension nominale et l’environnement.
• 3 types de vérifications simples : visuelle, mesurable et documentaire.
• Prioriser la sécurité (risques gaz/électricité) avant tout confort.
• Checklist avant devis et tableau coûts avec périmètre précisé pour décider sans surprise.

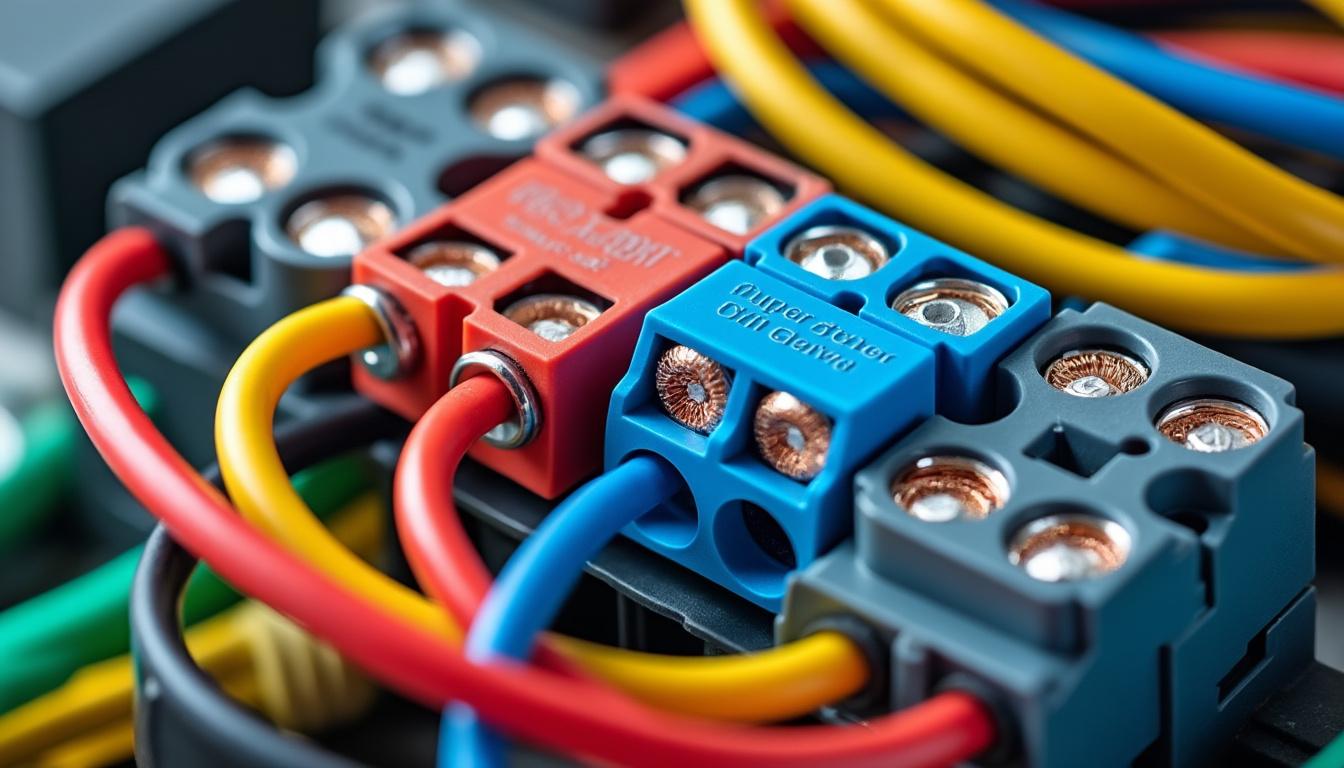

Alt text: Image 4K d’un bornier modulaire monté sur rail DIN, montrant les contacts métalliques et le boîtier isolant — illustration d’un point de connexion pour le câblage électrique.

Symptôme et usages du bornier : reconnaître quand le bornier est la solution

Un bornier, appelé aussi borne de raccordement, est un dispositif qui permet de relier plusieurs conducteurs entre eux de façon organisée et démontable. Sa base est en matière isolante et il comporte des éléments de contact métalliques serrés par vis ou mécanismes à ressort. Dans la pratique, on le trouve dans les tableaux électriques, panneaux de contrôle industriels, boîtes de jonction et systèmes d’instrumentation.

Symptôme fréquent : câbles mal identifiés, connexions intermittentes ou difficultés lors d’extensions. Par exemple, l’Atelier Lucie reçoit un installateur qui se plaint d’une armoire où les fils s’emmêlent et provoquent des erreurs lors de tests. L’usage bornier résout ce problème en offrant une organisation par rangées, étiquetage et points de test accessibles.

Distinction importante : confort vs sécurité. Un bornier mal serré provoque un échauffement et peut être à l’origine d’un risque électrique — c’est un risque de sécurité. À l’inverse, un bornier mal étiqueté est un problème de confort et de maintenance. Donc, concrètement, si des signes d’échauffement ou d’odeur de brûlé sont présents, traiter en priorité comme un danger et couper l’alimentation.

Points de contrôle concrets (visuels, mesurables, documentaires) :

• Visuel : traces de décoloration ou d’isolation fondue autour des bornes.
• Mesurable : température locale mesurée à la thermocouple, ou tension mesurée aux bornes indiquant une chute anormale.
• Documentaire : date du dernier entretien et rapport d’installation du panneau.

Exemple opérationnel : dans une petite usine, la fréquence d’un disjoncteur qui déclenche après raccordement de nouveaux capteurs a été résolue par le remplacement d’un bornier trop faible en ampérage par un modèle capable d’accepter du 12 AWG. Donc, concrètement, vérifier le calibre inscrit sur la documentation et remplacer si la capacité est insuffisante.

En fin de section : observation clé — un bornier est la bonne solution lorsqu’il faut organiser, tester et maintenir plusieurs circuits sans couper ou couper/recâbler en permanence.

Alt text: Technicien vérifiant des borniers dans une armoire électrique, étiquettes visibles et câblage organisé — illustration du diagnostic visuel.

Causes probables de problèmes liés aux borniers et diagnostic différentiel

Les pannes autour d’un bornier ont plusieurs origines. Elles vont du simple mauvais serrage aux problèmes d’incompatibilité de calibre, en passant par la corrosion ou des contraintes mécaniques. Il est essentiel de classer ces causes du plus fréquent au plus critique pour prioriser l’intervention.

Causes courantes :

• Vis de serrage desserrée — fréquent après vibrations : provoque résistance élevée et échauffement.
• Câble mal dénudé ou brins cassés — mauvais contact, intermittent.
• Bornier sous-dimensionné pour l’ampérage du circuit — provoque surchauffe.
• Oxydation sur conducteurs aluminium non traités — résistance accrue.
• Environnement agressif (humidité, produits chimiques) qui dégrade la matière isolante.

Différenciation confort vs sécurité : un bornier provoquant des coupures sporadiques relève souvent du confort (fonctionnement intermittent). En revanche, une borne chaude, des odeurs ou une couleur altérée de l’isolant sont des signaux de sécurité nécessitant une coupure et une intervention immédiate.

Points de contrôle concrets (au moins un par catégorie) :

• Visuel : couleur de l’isolant, traces noires, fonte partielle.
• Mesurable : tension à vide et sous charge, chute de tension >5 % signe de mauvaise connexion.
• Documentaire : date d’achat, référence du bornier et spécifications constructeur.

Cas pratique : Dans le cas d’une chaîne solaire raccordée à un onduleur, un technicien a observé une chute de rendement. Mesure simple : vérifier la tension sur chaque rangée du bornier. Si une rangée affiche une perte de 2–3 V par rapport aux autres, le bornier ou la connexion doit être remis en cause. Donc, concrètement : isoler le circuit, resserrer les connexions et remplacer la borne si la valeur ne revient pas à la normale.

Erreur à éviter : remplacer un appareillage entier alors qu’une simple borne est détériorée. Mesurer et tester avant d’engager des travaux coûteux.

Transition : après avoir identifié les causes, la section suivante explique les vérifications simples et reproductibles que tout propriétaire ou locataire peut effectuer sans démontage avancé.

Alt text: Multimètre mesurant la tension sur un bornier, démonstration d’une vérification mesurable pour le câblage.

Vérifications simples sans démontage : tests visuels, mesures et documents à consulter

Avant toute intervention lourde, plusieurs contrôles s’effectuent sans démontage. Ils permettent d’évaluer rapidement si l’intervention relève d’un confort (réétiquetage, resserrage) ou d’une urgence (connexion chaude, odeur de brûlé).

Checklist de vérifications immédiates :

• Inspecter visuellement l’état des isolants et repérer toute trace de surchauffe.
• Vérifier l’absence d’odeur de brûlé près du bornier.
• Mesurer la tension et la continuité aux bornes à l’aide d’un multimètre.
• Consulter les documents : date du dernier entretien, notice du fabricant et spécifications du bornier.
• Vérifier l’étiquetage et la correspondance entre schéma électrique et câblage réel.

Points de contrôle mesurables : la pression n’est pas pertinente ici, mais la tension et la chute de tension le sont. Un écart notable entre phase et neutre sous charge indique une résistance de contact élevée. Mesurer en fonctionnement normal et sous charge est essentiel.

Documentaire : retrouver le modèle de bornier et vérifier la fiche technique. On y trouvera les couples de serrage recommandés (souvent exprimés en pouces-livres ou Nm) et la gamme de fils acceptée. Si la documentation manque, noter la référence et rechercher des informations fiables en ligne, par exemple sur des pages techniques spécialisées.

Exemple concret : un locataire signale un disjoncteur qui a tendance à déclencher lorsqu’un appareil de 2 kW s’allume. Vérification simple : mesurer la tension aux bornes et comparer avec la valeur nominale. Si la chute est supérieure à 5 %, resserrer et retester. Si le problème persiste, documenter et planifier une intervention qualifiée.

Donc, concrètement, le lecteur : effectue les contrôles visuels, mesure les tensions et rassemble les documents avant de décider de réparer seul ou d’appeler un professionnel.

Alt text: Bornier avec câblage étiqueté sur rail DIN, exemple d’une installation propre et organisée pour la maintenance bornier.

Actions prioritaires et ordre d’intervention pour un bornier défectueux

Face à un problème identifié, il faut respecter un ordre d’intervention qui privilégie la sécurité puis la restauration fonctionnelle. Cette section détaille les étapes à suivre et explique comment prioriser entre confort et urgence.

Ordre des actions :

1. Couper l’alimentation générale si signes de surchauffe ou odeur suspecte.
2. Effectuer un contrôle visuel et documentaire (repérer la référence du bornier, date d’installation).
3. Mesurer tension et continuité avec un équipement adapté.
4. Resserer les connexions au couple conseillé par le fabricant.
5. Remplacer la borne si l’isolation est endommagée ou si la capacité est insuffisante.
6. Documenter l’intervention et planifier le suivi (contrôle trimestriel ou annuel selon criticité).

Distinction vérifiable vs supposé : si une borne paraît chaude mais qu’aucune mesure ne confirme une élévation significative de température, il est possible que la sensation soit due à l’effet de proximité d’un équipement. Mesurer reste la règle d’or.

Exemple d’intervention : l’Atelier Lucie remplace une rangée de borniers dans un panneau CVC après détection d’une surchauffe localisée. Avant remplacement, chaque connexion a été vérifiée au couple, les brins toronnés ont reçu des embouts sertis et la documentation a été mise à jour. Le gain : diminution des incidents et meilleure traçabilité pour la maintenance.

Donc, concrètement, en priorité : couper si danger, mesurer, resserrer, remplacer si besoin, documenter et planifier un suivi.

Alt text: Électricien serrant des vis de bornier avec un tournevis dynamométrique — démonstration d’une bonne pratique d’installation.

Critères pour comparer des devis et tableau Coût & ordre de priorité

Comparer des devis demande plus que regarder le prix. Il faut vérifier le périmètre, les pièces incluses, les garanties et les qualifications du prestataire. Ce qui suit aide à poser des critères objectifs.

Critères de comparaison :

• Périmètre précis des travaux (main-d’œuvre, pièces, déplacement, TVA).
• Référence des composants fournis (référence du bornier, marque, type).
• Délai d’intervention et période de garantie sur la réparation.
• Preuve de qualification (électricien certifié, conformité aux normes).
• Clauses d’assurance responsabilité décennale si travaux structurels ou modifications du tableau.

Type d’intervention	Fourchette indicative	Périmètre précisé	Priorité
Remplacement d’une rangée de borniers	150€ – 450€	Main-d’œuvre + pièces (bornier standard), déplacement exclu	Urgence technique si surchauffe
Resserrement + contrôle couple	40€ – 120€	Main-d’œuvre seule, déplacement inclus	Prioritaire si fonctionnement intermittent
Ajout de borniers pour extension	80€ – 300€	Main-d’œuvre + borniers, déplacement inclus	Confort / planifiable
Installation borniers étanches IP65 (extérieur)	200€ – 600€	Boîtier + borniers IP65 + main-d’œuvre	Urgence si exposition aux intempéries

Facteurs de variation : ancienneté du tableau, marque, difficulté d’accès, zone géographique, disponibilité des pièces. Ne jamais choisir un devis uniquement sur la base du montant sans vérifier le périmètre.

Encadré : Checklist avant de signer un devis

• Le périmètre des travaux est-il explicitement décrit ? (pièces + main-d’œuvre)
• Les références des pièces fournies sont-elles listées ?
• Les délais d’intervention et de réparation sont-ils indiqués ?
• La garantie sur la réparation est-elle mentionnée et sa durée précisée ?
• Le prestataire est-il qualifié et assuré ? (preuve fournie)
• Conditions d’annulation et frais éventuels clairement notés ?

Sources techniques utiles : pour choisir correctement le type de bornier ou la section de câble, consulter des pages techniques spécialisées comme guide choix bornier électrique ou la documentation sur la section de câble électrique.

Alt text: Technicien comparant des devis et notes techniques pour installation de bornier — démonstration de la checklist avant signature.

Quand appeler un professionnel et maintenance bornier régulière

Il est tentant d’agir seul sur des petits travaux électriques, mais certaines situations nécessitent l’intervention d’un professionnel qualifié. Cette section précise les cas non négociables et propose un calendrier de maintenance adapté.

Situations où appeler un professionnel :

• Présence d’odeur de brûlé ou bornes décolorées — urgence immédiate.
• Travaux impliquant des tensions supérieures à 600 V ou systèmes haute tension.
• Connexions du système de sécurité et alarmes (risque pour la vie).
• Installation en milieu humide ou corrosif nécessitant IP65 ou plus.
• Modifications structurelles du tableau ou ajout de charges importantes.

Calendrier de maintenance recommandé :

• Mensuel : inspection visuelle des bornes et repérage de signes d’usure.
• Trimestriel : vérification du couple de serrage sur connexions critiques.
• Annuel : test électrique complet et remplacement si signes d’usure.

Encart obligatoire sécurité :

Ces informations sont indicatives et générales. Elles ne remplacent pas le diagnostic d’un professionnel qualifié. En cas de doute sur un risque gaz, électrique ou structurel, coupez l’alimentation et contactez un professionnel certifié.

Erreur fréquente à éviter : négliger le traitement des conducteurs aluminium. L’oxydation accroît la résistance ; appliquer une graisse diélectrique et utiliser des bornes compatibles.

Donc, concrètement : si le signe relève de la sécurité, couper l’alimentation et appeler un électricien. Pour un entretien routinier, suivre le calendrier et noter les contrôles dans un carnet de maintenance.

Alt text: Électricien professionnel réalisant la maintenance de borniers dans un tableau électrique — intervention qualifiée en milieu industriel.

Questions fréquentes pratiques et ressources techniques

Cette section réunit des réponses courtes et pratiques aux questions que se posent les propriétaires, locataires et techniciens sur le bornier et le câblage.

Points de contrôle concrets récapitulés :

• Visuel : couleur, traces de brûlé, état des isolants.
• Mesurable : chute de tension, continuité, couple de serrage.
• Documentaire : date d’installation, référence du bornier, dernière révision.

Ressources complémentaires : pour des tests de composants liés à l’installation électrique, consulter des guides sur le test de condensateur et la signification des couleurs des câbles, par exemple tester un condensateur efficacement et signification des couleurs des câbles.

Alt text: Tableau de borniers étiquetés et carnet de maintenance — exemple de documentation utile pour la maintenance bornier.

Ma borne est chaude : est-ce dangereux ?

Une borne chaude peut indiquer une résistance de contact élevée. Vérifiable : couleur, odeur, mesure de température. Action : couper l’alimentation si chaud au toucher et appeler un professionnel si la surchauffe persiste.

Peut-on connecter plusieurs fils à une même borne ?

Certains borniers acceptent plusieurs fils, d’autres non. Vérifiable sur la fiche technique du fabricant. En cas de doute, répartir sur plusieurs bornes ou utiliser une borne conçue pour multi-fils.

Quelle section de câble utiliser pour un circuit domestique ?

Pour un circuit domestique : 14 AWG pour 15 A, 12 AWG pour 20 A, 10 AWG pour 30 A. Vérifiable : schéma du circuit et disjoncteur associé.

Un devis de dépannage électrique doit-il être gratuit ?

La transparence est requise : l’estimation préalable peut être gratuite, mais le déplacement ou la main-d’œuvre d’urgence peut être facturée. Vérifier le détail avant signature.

Ce qu’il faut vérifier avant d’appeler ou de signer

Avant tout contact avec un professionnel, vérifier les points documentaires : date d’installation, référence du bornier, ancienneté du tableau et rapport du dernier entretien. Ces éléments évitent des déplacements inutiles et permettent au professionnel de préparer l’intervention avec les bonnes pièces.

Vérifier également les éléments mesurables : tension nominale, chute de tension sous charge et couple de serrage recommandé. Enfin, prioriser selon la distinction confort / sécurité : présence d’odeur de brûlé ou décoloration = urgence ; câblage mal étiqueté = intervention planifiable.

Phrase clé de clôture : un bornier bien choisi, correctement installé et entretenu transforme une installation électrique en un système fiable et facile à maintenir — et permet d’économiser temps et coûts à long terme.
